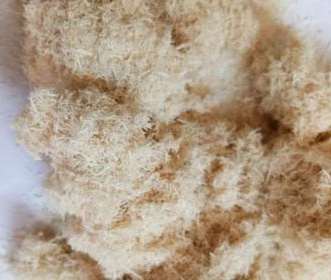

木纖維粉的主要原料是人造板加工過程中產生的角廢料，作為聚氨酯合成革的增稠微孔劑，可增加凝聚層的厚度，賦予聚氨酯人造革手感和彈性，它還廣泛應用于高速公路、涂料、服裝皮革、塑料織物等行業。

　　一種去除木纖維粉中甲醛的方法，以解決上述問題，由于助劑沸點較低，易揮發，帶走部分水蒸氣，加速了木纖維的干燥過程，因此在脫甲喚醒過程中，助劑取代了部分水作為溶劑。

　　將5-30質量份的亞硫酸鹽溶解在5-100份質量份的去離子水中，然后均勻地噴灑或倒入10-200份質量份的木質纖維素粉末中，攪拌20-120min，靜置1-lOh，然后加熱，產生的蒸汽冷凝回收再利用。

　　用過量的亞硫酸鹽進行反應進行到底，可去除90%-99%的游離甲醛，與傳統的用胺類化合物去除甲醛相比，該方法的去除效率明顯提高，在實際應用中，濕度需要小于10%，因此本發明創新性地使用一定量的亞硫酸鹽溶液進行噴霧混合，使溶液與木纖維粉充分反應，加入適量的助劑，增加水溶液和木纖維粉的含量。
