木塑復(fù)合材料是近年來興起的一種新型復(fù)合材料，目前，常見的木塑復(fù)合材料是以木粉、稻殼、稻草等廢棄物為原料的聚乙烯、聚丙烯和/或聚氯乙烯等材料，植物纖維是以植物纖維為原料，經(jīng)熱壓復(fù)合、熔融擠出等不同加工方法制成的復(fù)合材料，接下來小編將帶大家去了解戶外木塑共擠面料利用松木粉的原因。

　　隨著木塑復(fù)合材料的廣泛應(yīng)用，越來越多的室外建筑材料采用木塑復(fù)合材料，但室外木塑復(fù)合材料面臨的一個問題是吸水后易膨脹，減少了木塑復(fù)合材料的使用，因此，開發(fā)具有良好耐水性的木塑復(fù)合材料具有廣闊的市場前景。

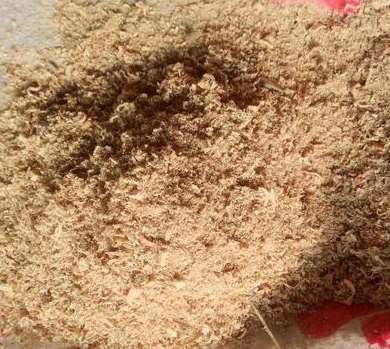

　　秸稈60～70份，松木粉40～50份;聚乙烯40～60份;聚氯乙烯10～20份;變性淀粉30～50份;馬來酸酐接枝聚乙烯1～3份;潤滑劑1～3份;抗氧化劑0.1～1份。

　　在氮氣保護下加入80～120份十二烯基丁二酸酐和80～120份聚乙二醇400，加入4～8份吡啶，在70～90℃攪拌2～3h，再加入120～170份淀粉和120～170份甲苯回流，在100～110℃下反應(yīng)2～3小時，濃縮除去溶劑后得到變性淀粉。
